Tekla Structures가 제시하는 성공적인 Precast Detailing Workflow
프리캐스트 프로젝트에서 상세설계(Detailing)는 흔히 제작도를 작성하는 단계로 인식됩니다. 하지만 실제 프로젝트에서는 훨씬 더 중요한 역할을 수행합니다.

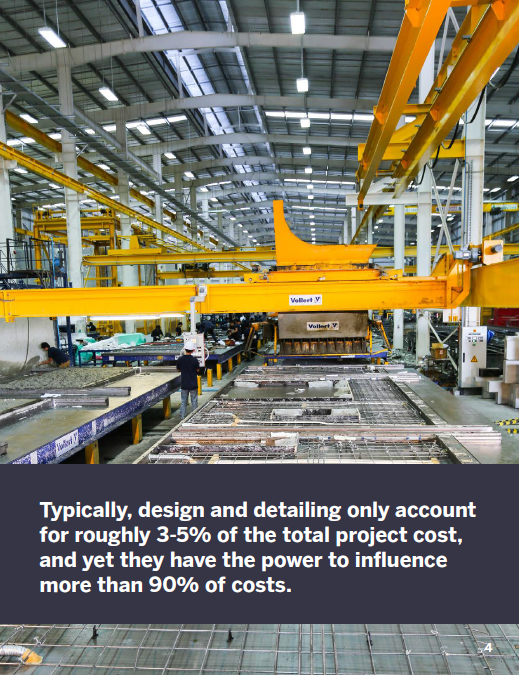

설계와 상세설계가 프로젝트 전체 비용에서 차지하는 비중은 일반적으로 3~5% 수준에 불과합니다. 그러나 이 단계에서 생성되는 정보는 생산, 물류, 설치, 품질관리 등 후속 공정 전반에 영향을 미치며 결과적으로 프로젝트 비용의 90% 이상을 좌우할 수 있습니다.
즉, 프리캐스트 프로젝트의 성공 여부는 공장에서 결정되는 것이 아니라 상세설계 단계에서 이미 상당 부분 결정된다고 볼 수 있습니다.
BIM의 진짜 가치는 자동 도면 생성이 아니다
많은 사람들이 BIM의 장점으로 자동 도면 생성을 떠올립니다.
물론 자동화된 제작도 생성은 중요한 기능입니다. 하지만 Trimble이 이 자료에서 강조하는 BIM의 핵심 가치는 다른 곳에 있습니다.
바로 Model-based Information Management(모델 기반 정보관리) 입니다.
프리캐스트 프로젝트에서는 설계 변경이 반복적으로 발생합니다. 기존 2D 기반 환경에서는 하나의 변경이 발생할 때마다 여러 도면과 문서를 개별적으로 수정해야 했습니다.
반면 BIM 환경에서는 모델이 정보의 중심이 됩니다. 변경은 모델에서 단 한 번 수행하면 되며, 관련 정보는 동일한 데이터에 기반해 유지됩니다.
따라서 BIM의 진짜 가치는 도면 자동화가 아니라 정보의 일관성과 변경관리 능력에 있다고 할 수 있습니다.
프로젝트 초기부터 시작되는 상세설계
프리캐스트 프로젝트에서 상세설계는 제작 직전에 시작되는 업무가 아닙니다.
입찰 단계 또는 프로젝트 초기 단계에서 생성된 모델은 상세설계자가 구조를 빠르게 이해하고 작업을 시작할 수 있는 기반이 됩니다.
초기 모델링이 잘 구축되어 있으면 프로젝트가 본격적으로 시작될 때 이미 구조 시스템과 부재 구성을 충분히 파악한 상태에서 상세설계를 진행할 수 있습니다.
이는 단순한 시간 절약을 넘어 프로젝트 전반의 생산성을 높이는 중요한 요소가 됩니다.
어떤 프리캐스트 구조물이든 상세설계할 수 있어야 한다
프리캐스트 프로젝트는 모두 같은 형태가 아닙니다.
반복 생산되는 표준 부재가 있는 반면, 프로젝트마다 완전히 다른 형상을 가진 맞춤형 부재도 존재합니다.
따라서 프리캐스트 BIM 도구는 단순한 표준 부재만 처리할 수 있어서는 안 됩니다.
주차장 구조물과 같은 반복형 프로젝트부터 복잡한 건축 외장 패널, 특수 구조물에 이르기까지 다양한 부재를 모델링하고 상세설계할 수 있어야 합니다.
특히 대량 생산되는 표준 부재(Mass Detailing)와 복잡한 맞춤형 부재(Bespoke Element)를 동일한 환경에서 처리할 수 있는 유연성이 중요합니다.
프리캐스트 상세설계 전용 BIM은 무엇이 다른가
프리캐스트 상세설계는 단순한 3D 모델링과는 다릅니다.
실제 제작과 시공을 고려해야 하기 때문에 보다 높은 수준의 검토가 필요합니다.
예를 들어 상세설계 단계에서는 다음과 같은 업무가 수행됩니다.
- MEP 모델과의 인터페이스 검토
- Revision 관리
- Constructability 검토
- Clash Checking
- Modeling Issue 검토
특히 프로젝트 후반부에 발견되는 간섭 문제는 매우 큰 비용을 발생시킬 수 있기 때문에 모델 단계에서 이를 사전에 검토하는 것이 중요합니다.
원문에서도 이러한 검토 과정을 통해 시공성 문제와 충돌 문제를 조기에 제거하는 것을 중요한 가치로 설명하고 있습니다.
회사 표준을 모델 안에 담아야 한다
모든 프리캐스트 제작사는 고유한 제작 방식과 표준을 가지고 있습니다.
사용하는 매입물도 다르고 철근 배근 기준도 다르며 생산 공정 역시 차이가 있습니다.
따라서 BIM 도구는 단순히 모델링 기능만 제공해서는 안 됩니다.
회사의 상세설계 기준을 반영할 수 있는 컴포넌트 라이브러리와 연결부(Connection) 라이브러리를 제공해야 하며, 필요에 따라 사용자 정의가 가능해야 합니다.
또한 생산과 보고서 작성에 필요한 각종 속성 정보를 모델에 추가할 수 있어야 합니다.
이러한 표준화가 이루어질 때 상세설계 품질의 일관성을 확보할 수 있습니다.
부재 비교부터 BBS 생성까지 자동화하다
상세설계가 완료되면 다음 단계는 제작 정보를 생성하는 것입니다.
이 과정에서 BIM의 자동화 기능은 큰 효과를 발휘합니다.
원문에서는 자동 부재 비교(Automatic Element Comparison)를 통해 동일한 부재를 식별하고 필요한 생산 수량을 자동으로 판단하는 기능을 소개합니다.

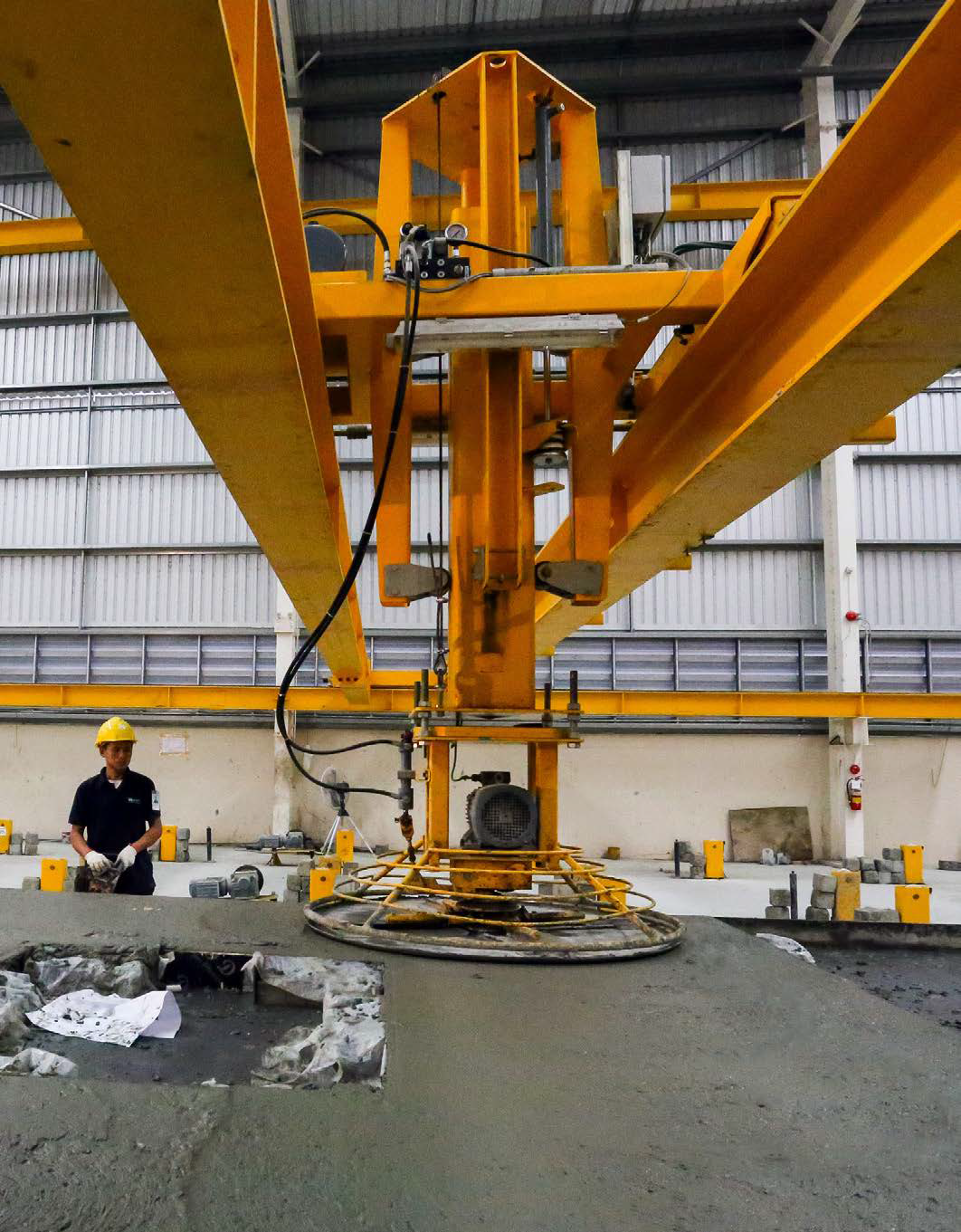

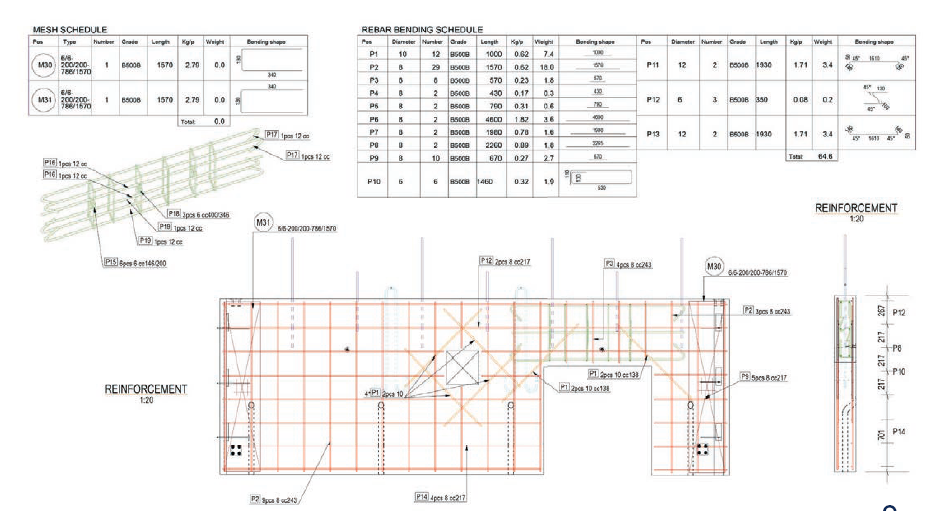

이후 시스템은 해당 부재를 기반으로 제작도를 생성하며,
- 치수
- 주석
- 뷰(View)
- BOM(Bill of Materials)
- BBS(Bar Bending Schedule)
등을 회사 표준에 맞게 자동 생성할 수 있습니다.
특히 프리캐스트 제작 환경에서는 수백 개에서 수천 개의 부재를 관리해야 하므로 이러한 자동화는 생산성 향상뿐 아니라 오류 감소에도 직접적인 영향을 미칩니다.
파라메트릭 모델링이 변경관리를 바꾼다
프로젝트가 진행되면 설계 변경은 피할 수 없습니다.
중요한 것은 변경을 얼마나 효율적으로 관리할 수 있느냐입니다.

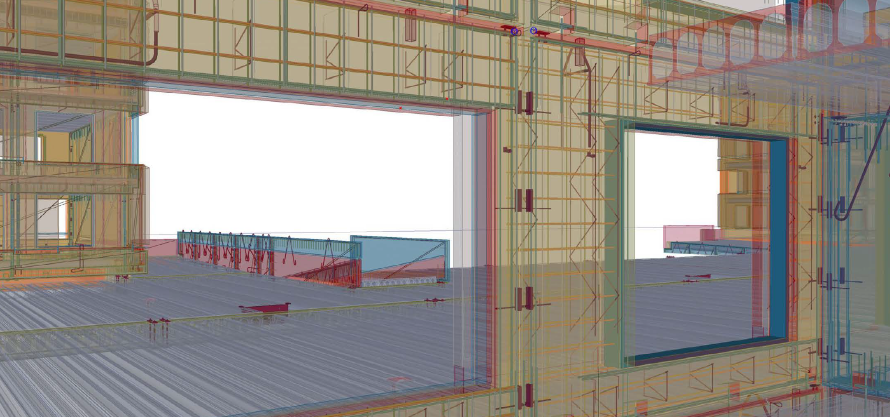

프리캐스트 BIM 환경에서는 매입물(Embed), 연결부(Connection), 철근(Rebar), 각종 부속품(Accessory)이 서로 연관된 파라메트릭 구조로 관리됩니다.
즉 하나의 요소가 변경되면 관련 요소들이 함께 반응합니다.
이러한 파라메트릭 모델링은 상세설계자의 반복 작업을 줄이고 변경에 따른 오류 가능성을 최소화합니다.
무엇보다 중요한 점은 모델과 도면, 보고서가 서로 연결되어 있다는 것입니다.
모델이 수정되면 관련 문서도 자동으로 업데이트되므로 모델과 도면 간 불일치가 발생할 가능성을 크게 줄일 수 있습니다.
One Tool, One Workflow
프리캐스트 프로젝트에서는 정보가 여러 시스템을 거쳐 이동합니다.
설계팀에서 생성한 정보는 생산관리, 물류, 현장 설치까지 전달되어야 합니다.
이 과정에서 가장 큰 문제는 정보 단절입니다.
원문은 하나의 모델 기반 워크플로우를 통해 프로젝트 전반의 데이터를 관리하는 것을 강조합니다.
또한 BIM 도구는 독립적으로 존재하는 것이 아니라 ERP, MES, 생산계획 시스템과 연계될 수 있어야 한다고 설명합니다.
데이터가 자유롭게 이동할 수 있을 때 비로소 설계 정보가 실제 생산 정보로 활용될 수 있기 때문입니다.
