프리캐스트 콘크리트 산업의 디지털 전환, Tekla Structures가 만드는 하나의 데이터 흐름
프리캐스트 콘크리트(Precast Concrete) 산업은 설계, 제작, 운송, 설치가 긴밀하게 연결되어야 하는 산업입니다.
설계 단계에서 발생한 작은 오류 하나가 제작 공정에 영향을 주고, 제작 정보의 누락은 현장 설치 지연으로 이어질 수 있습니다. 특히 최근에는 공장 자동화와 BIM 기반 프로젝트가 확대되면서 단순한 도면 중심 업무를 넘어 데이터 중심의 업무 환경이 요구되고 있습니다.
Tekla Structures는 이러한 프리캐스트 산업의 요구사항을 충족하기 위해 개발된 BIM 솔루션으로, 견적 단계부터 설계, 생산, 물류, 현장 설치까지 모든 정보를 하나의 모델 기반으로 연결합니다.
프리캐스트 프로젝트를 위한 단일 정보 모델
프리캐스트 프로젝트는 일반 현장타설 구조물과 달리 공장에서 생산된 부재를 현장으로 운송하고 조립하는 방식입니다.
따라서 각 부재의 형상, 치수, 중량, 철근 정보, 매립 부품 정보, 생산 일정, 설치 순서까지 정확하게 관리되어야 합니다.

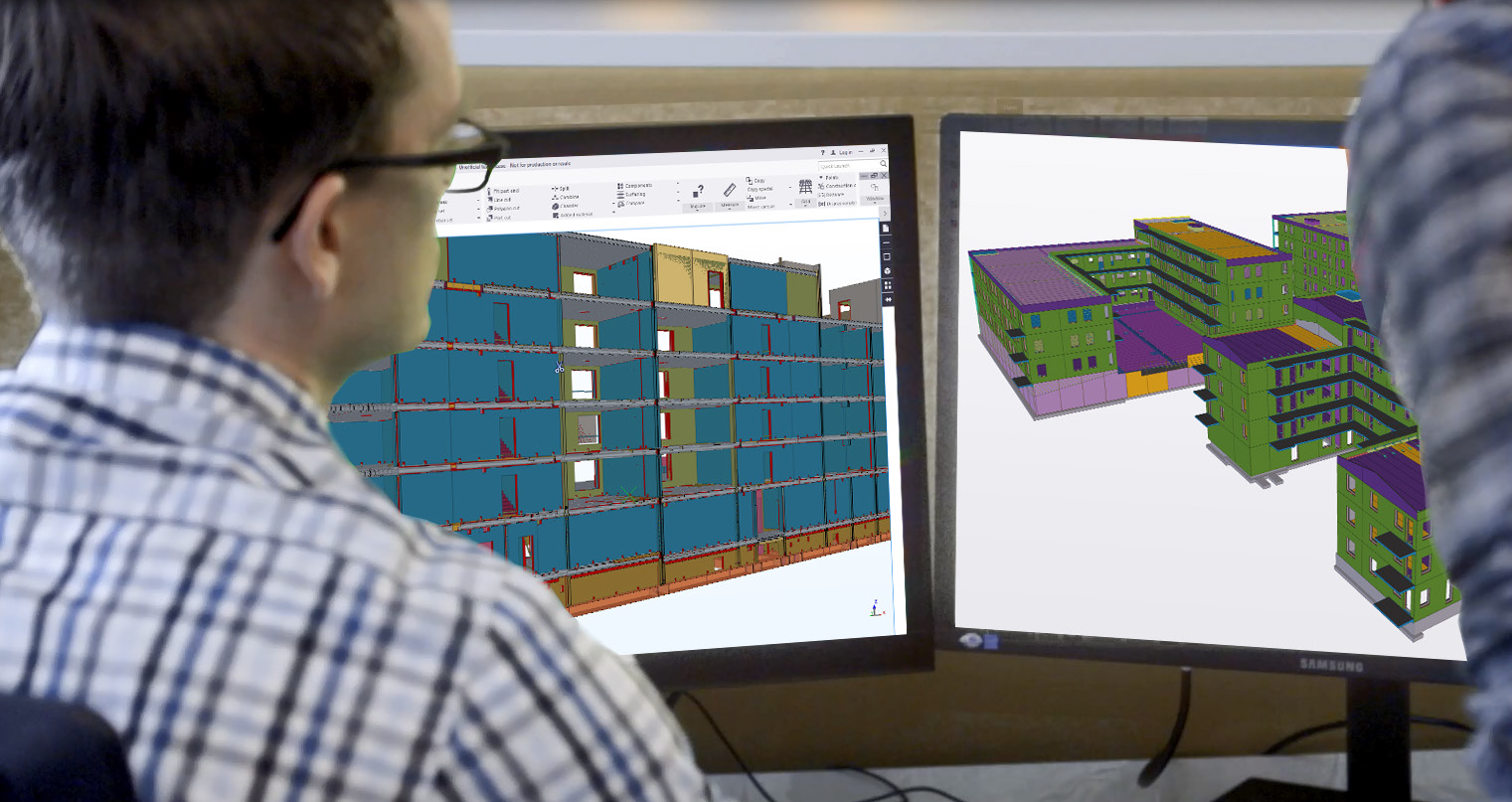

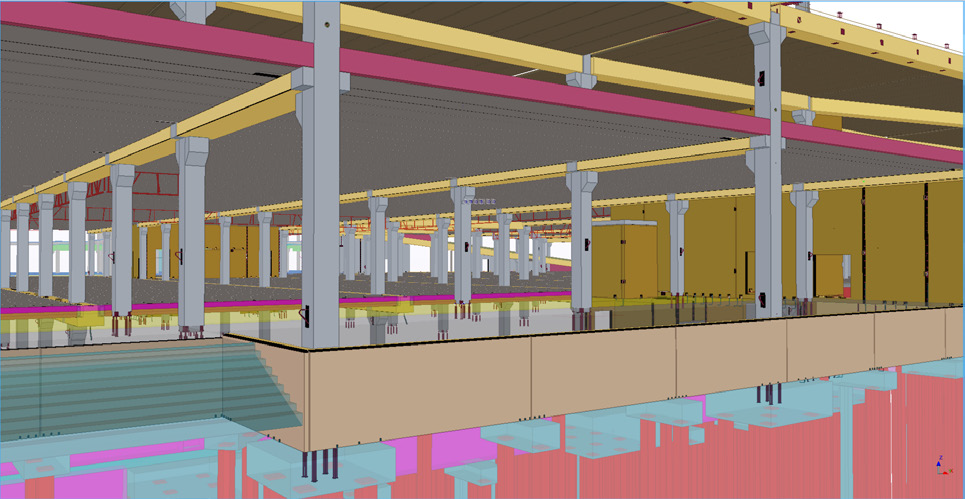

Tekla Structures는 이러한 정보를 단일 BIM 모델에 통합하여 관리할 수 있도록 지원합니다. 설계자는 모델을 활용해 다양한 형태의 프리캐스트 구조물을 상세하게 구현할 수 있으며, 제작과 설치에 필요한 정보도 동일한 모델에서 생성할 수 있습니다.
벽체, 슬래브, 기둥, 보, 계단과 같은 일반적인 프리캐스트 부재는 물론 복잡한 구조물까지 모델링할 수 있으며, 모든 참여자가 동일한 정보를 공유할 수 있습니다.
견적 단계부터 정확성을 높이다
프로젝트 초기 단계에서 가장 중요한 업무 중 하나는 정확한 물량 산출과 견적입니다.

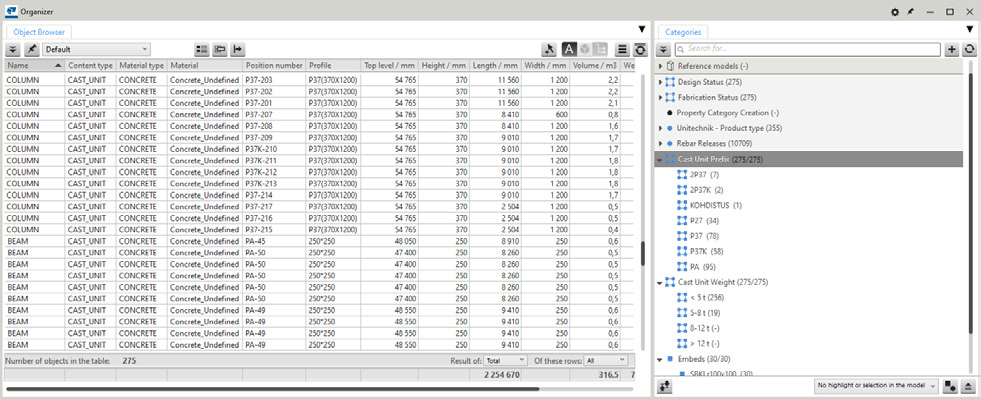

Tekla Structures는 개념 모델(Concept Model)을 빠르게 생성하고, 모델 기반 수량 산출을 통해 보다 정확한 견적을 수행할 수 있도록 지원합니다.
이를 통해
- 입찰 단계 리스크 감소
- 대안 구조안 비교 검토
- 공사비 예측 정확도 향상
- 프로젝트 일정 예측 개선
등의 효과를 기대할 수 있습니다.
또한 3D 시각화와 4D 애니메이션을 활용하여 고객에게 보다 명확하게 설계안을 설명할 수 있어 제안 경쟁력 향상에도 도움이 됩니다.
제작 가능한 수준의 상세 모델 구축
프리캐스트 산업에서는 단순한 설계 모델이 아니라 실제 생산이 가능한 모델이 필요합니다.

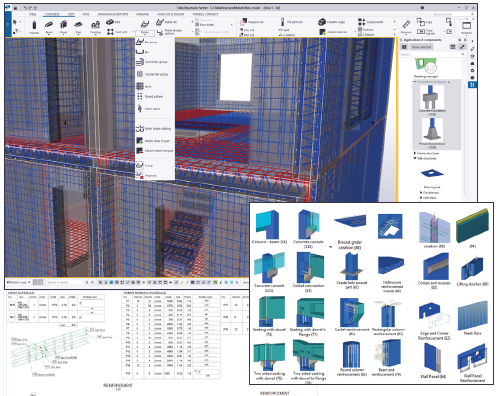

Tekla Structures는 연결부(Connection), 철근(Reinforcement), 매립 부품(Embedded Parts)까지 포함한 상세 모델을 작성할 수 있으며, 이러한 모델을 기반으로 제작도면과 생산 정보를 자동으로 생성할 수 있습니다.
모델이 변경되면 관련 도면과 문서도 함께 갱신되므로 설계 변경으로 인한 오류를 최소화할 수 있습니다.
또한 기업별 표준 부재와 연결 상세를 라이브러리화하여 반복 업무를 줄이고 문서 작성 자동화를 통해 생산성을 높일 수 있습니다.
Open BIM 기반 협업 환경
프리캐스트 프로젝트는 구조설계, 건축설계, 설비(MEP), 생산관리, 시공 등 다양한 분야가 협업해야 합니다.
Tekla Structures는 IFC, DXF, DWG, DGN 등 업계 표준 포맷을 지원하여 다양한 BIM 솔루션과 연계할 수 있습니다. 특히 IFC 기반 Open BIM 환경을 통해 설계 데이터의 상호운용성을 확보할 수 있습니다.
또한 Tekla Model Sharing 기능을 통해 여러 사용자가 동일한 모델을 기반으로 작업할 수 있으며, 지역과 시간대에 관계없이 효율적인 협업이 가능합니다.
생산 공정과 직접 연결되는 BIM 데이터

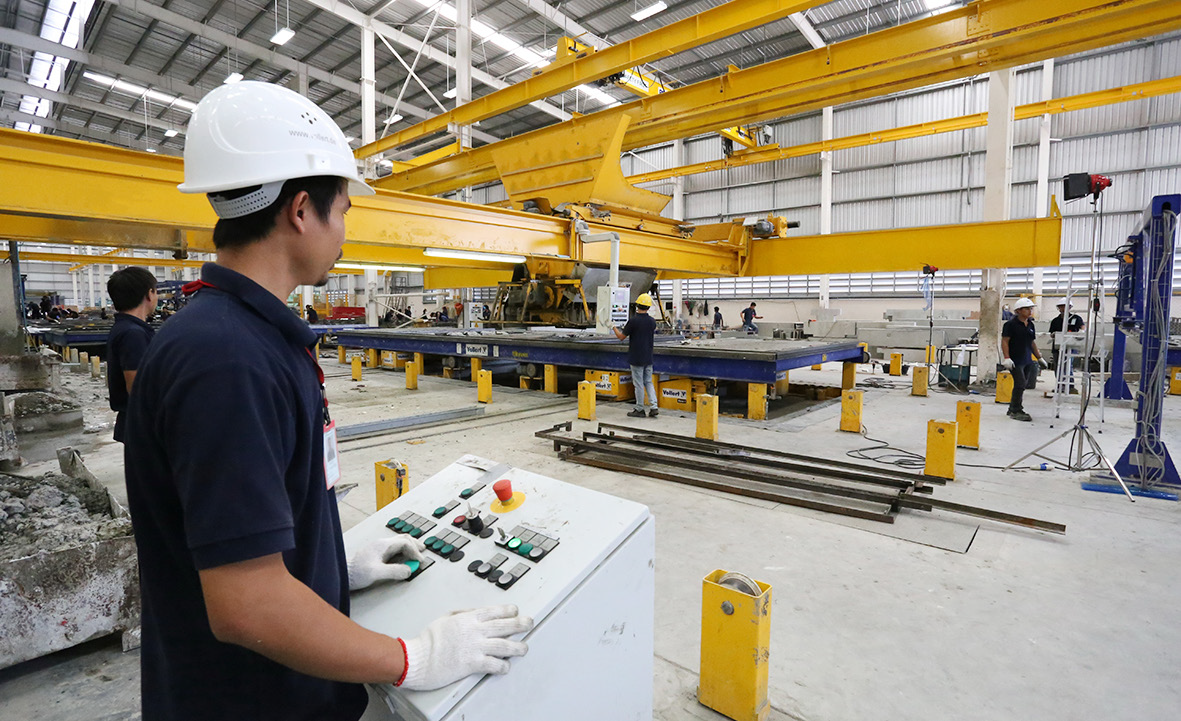

Tekla Structures의 가장 큰 특징 중 하나는 생산 시스템과의 연계입니다.
모델 데이터는 Unitechnik, BVBS 등의 업계 표준 형식으로 내보낼 수 있으며, ERP, MES, 생산 자동화 설비와 직접 연계할 수 있습니다.
이를 통해 생산 부서는 모델 데이터를 활용하여
- > 생산 계획 수립
- > 자재 조달
- > 생산 진행 관리

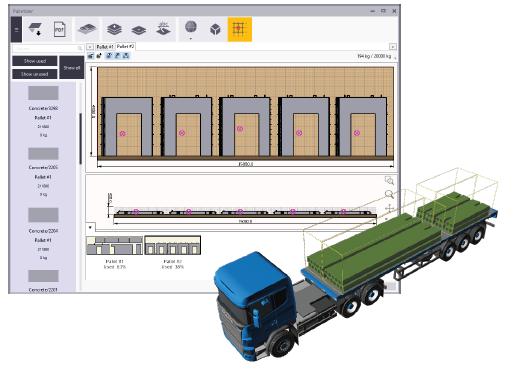

- > 물류 및 출하 계획
을 보다 효율적으로 수행할 수 있습니다.

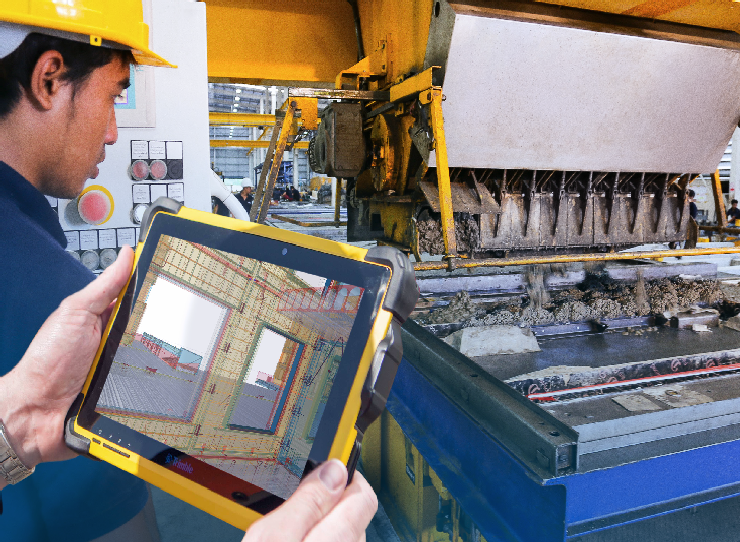

또한 모바일 환경에서도 모델 정보를 확인할 수 있어 생산 현장의 이해도와 품질을 향상시킬 수 있습니다.
설치 단계까지 이어지는 BIM 활용
Tekla Structures는 공장에서 끝나는 솔루션이 아닙니다.

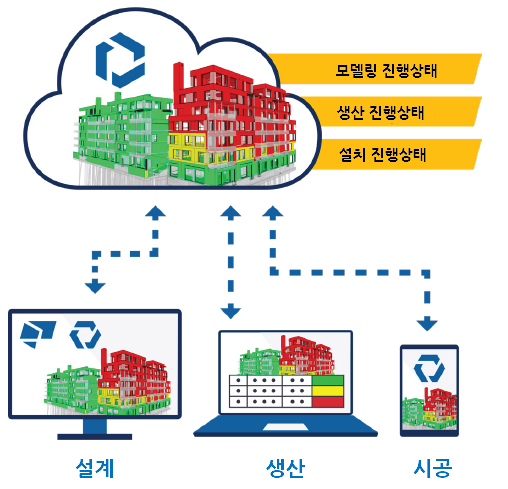

모델에는 생산 상태, 설치 상태, 공정 정보 등을 추가할 수 있으며, 이를 통해 프로젝트 참여자는 현재 진행 상황을 실시간으로 확인할 수 있습니다.

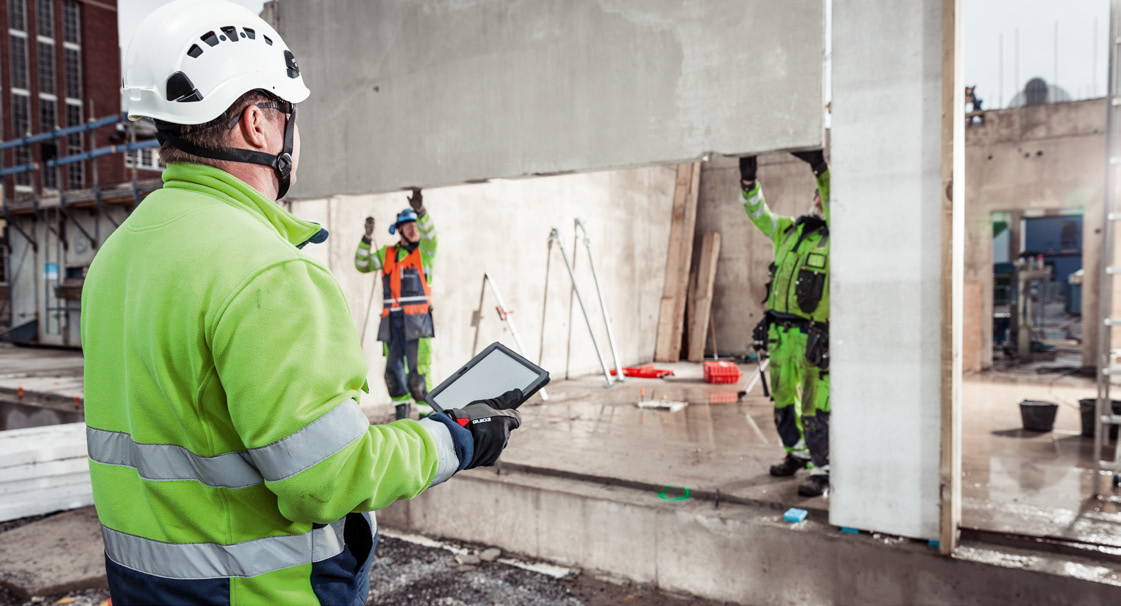

설치 순서 계획, 물류 관리, 현장 진도 관리까지 동일한 모델을 활용할 수 있기 때문에 프로젝트 전반의 가시성이 향상됩니다.

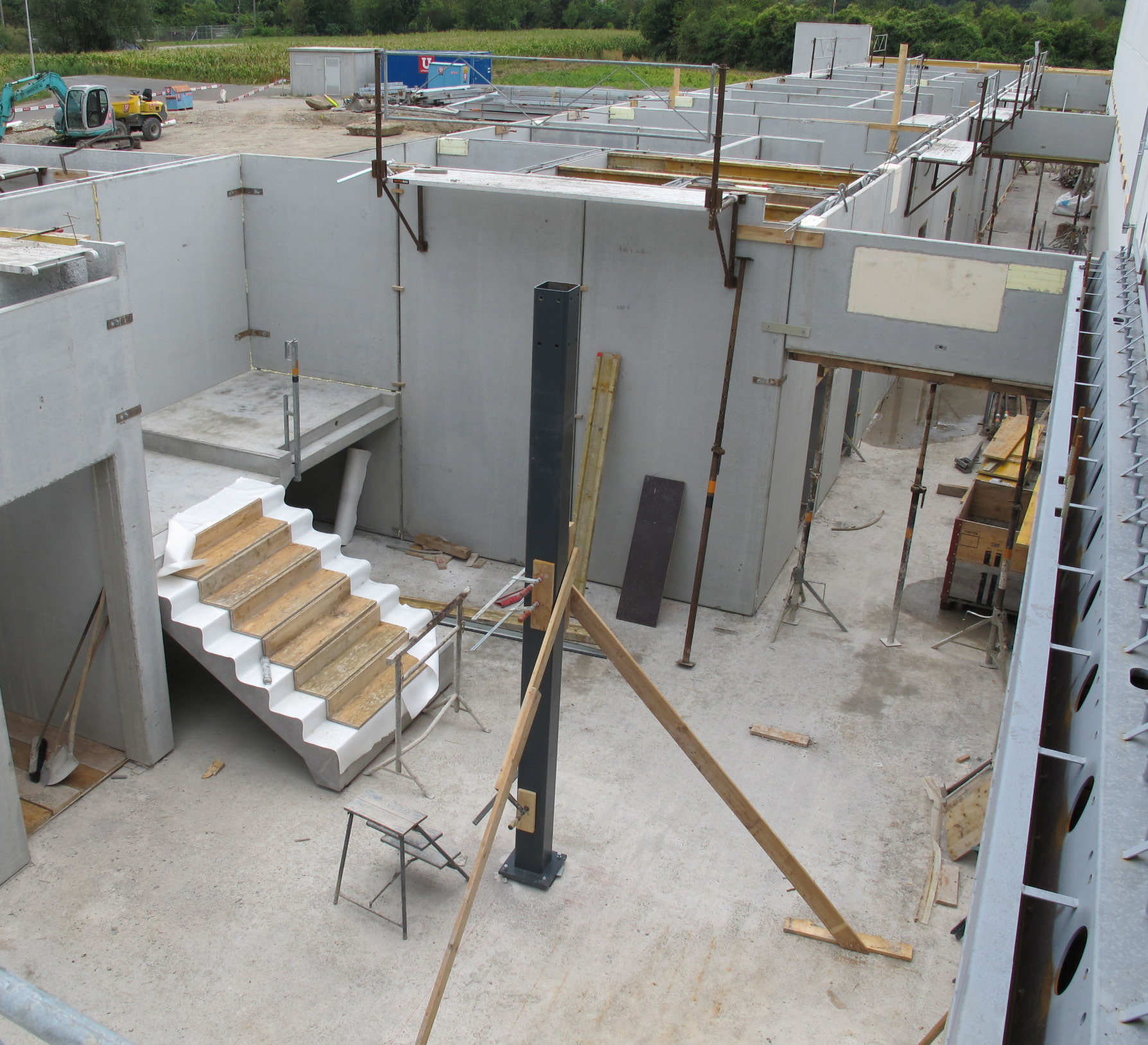

특히 3D 모델 기반으로 설치 순서를 사전에 검토할 수 있어 현장에서 발생하는 충돌과 문제를 줄이고 보다 안전하고 효율적인 설치 작업을 지원합니다.
프리캐스트 산업을 위한 통합 BIM 플랫폼
프리캐스트 산업의 경쟁력은 단순히 좋은 설계를 만드는 것만으로 확보되지 않습니다.
정확한 견적, 생산 가능한 상세설계, 자동화된 제작 정보, 효율적인 물류 관리, 그리고 현장 설치까지 모든 과정이 유기적으로 연결되어야 합니다.
Tekla Structures는 이러한 과정을 하나의 BIM 모델로 통합하여 설계와 생산, 시공 사이의 정보 단절을 줄이고 프로젝트 전반의 생산성과 품질을 향상시킵니다.
프리캐스트 콘크리트 산업이 데이터 중심의 제조·시공 산업으로 전환되는 지금, Tekla Structures는 견적부터 설계, 제작, 설치까지 연결하는 핵심 디지털 플랫폼으로 자리잡고 있습니다.
